PTT 203 Single Ended Amplifier DIY on 2026

PTT 203

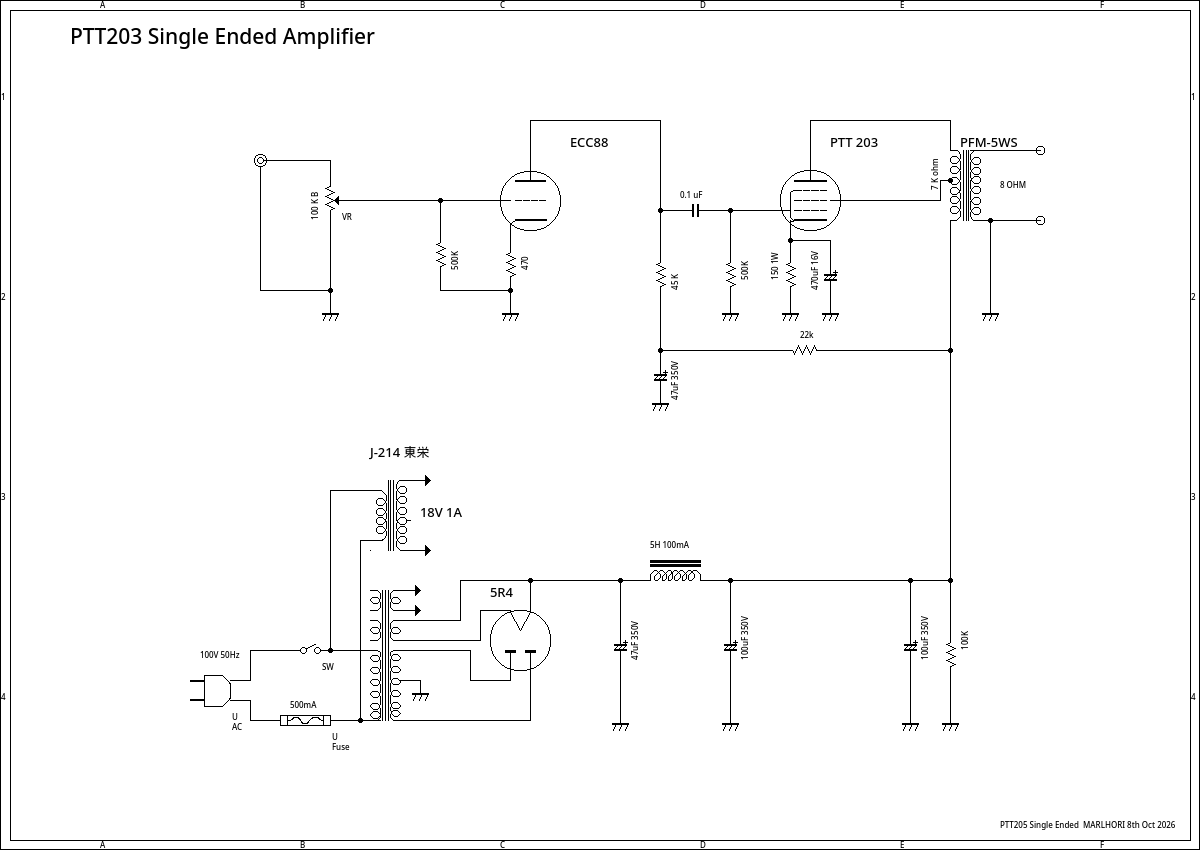

You can see this from the circuit diagram. The heater voltage is 19V 0.3A or 18V 0.3A. It will work with either. B+ is 250V. The cathode resistor is 150Ω.
The plate impedance is 7KΩ. The estimated output is 4.5W. It is a French-made power vacuum tube. It is basically a vacuum tube very similar to the PL33.


回路図を見ればわかると思います。ヒーター電圧は19V 0.3A 若しくは　18V 0.3A です。
どちらでも動作します。B+は 250V です。カソード抵抗は150 Ωです。
プレートインピーダンスは７KΩです。推定　出力は　4.5Wです。由来はフランス製のパワー真空管です。
基本的にはPL33にとても良く似ている真空管です。
Touei Trans J-214 3500 円　18V 1A
