EL36 Single Ended Amplifier DIY

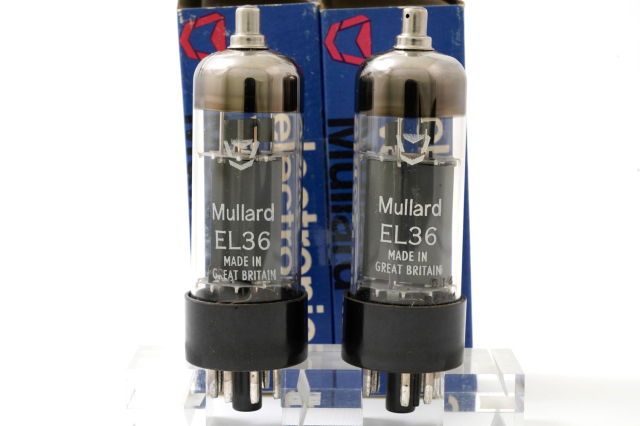

この真空管はカラーテレビの水平出力管で有名ですが、有名なヨーロッパのEL6と同じ真空管です。勿論オーディオに開発された

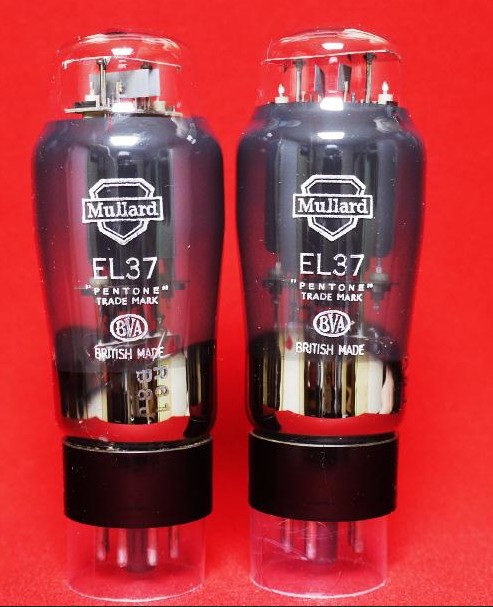

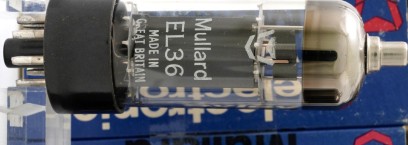

ペントードです。高感度のグリッドバイアスです。当然　EL156と同じ様な特性を持っていると思われます。EL36はトッププレートです。EL37はプレートはベース上にあります。
有名な25E5は水平出力管でヒータ電圧が25Vのトランスレス管です。特殊な構造です、それはプレート電圧によってグリッドバイアスが違う真空管です。

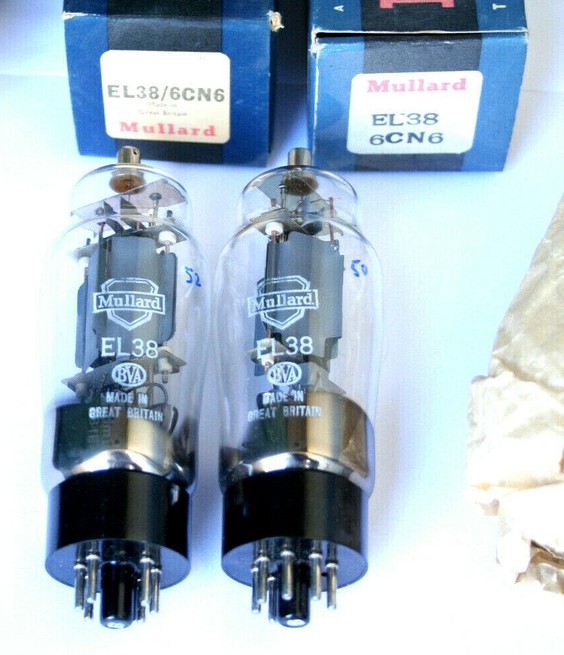

オーディオ専用のヨーロッパのペントードです。同族にはEL38があります。私は実験していませんので確証は出来ませんが銘オーディオ管と思っています。
EL156でもバイアスを深くすると別の規格になってしまいます。これがヨーロッパのオーディオのペントードです。確証はありません。諸氏が実験すれば判ることです。
未だ比較的安価なヨーロッパの中級のオーディオに使えそうなペントードです。ペントードとしてULでお使い下さい。この種類の真空管は３極接続で使わない

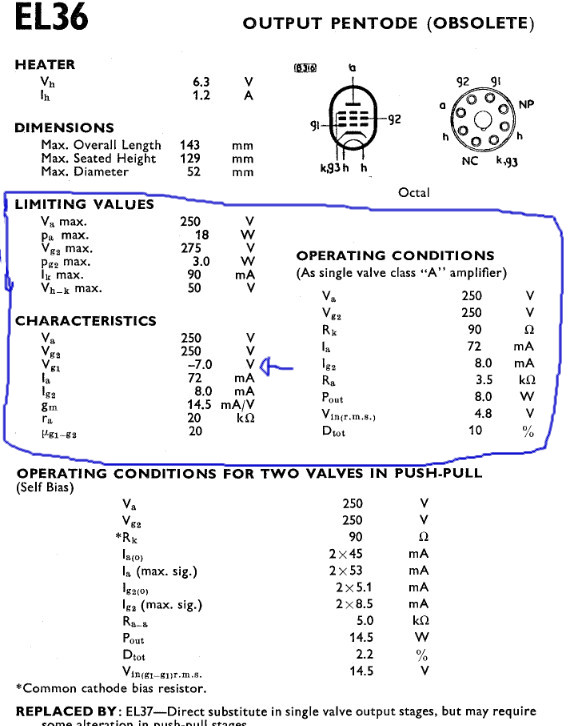

ことが大切です。３極接続によってバイアスが変貌してしまい送信管や高周波管になってしまいます。90Ωのカソード抵抗を守って下さい。きっと良い
低域のヨーロッパのペントードの音を満喫出来ると思います。８W rms が最大パワーですが推測では7.0W程度が最大パワーと思います。
補足として、このEP・IP特性は　EL12に大変似ているのを感じます。つまりこの真空管はEL12その物と思います。年代も同じですし新たに開発した
真空管ではない様に思います。ベースだけの違いな様な感じさえ起きています。使って見れば判ると思います。300Bより優れた真空管と思います。
ヨーロッパのオーディオ用の真空管の諸特性を見るとどうしても考えることが避けることが出来ないのは最大アノード電圧が250V以下なのです。
どうしてでしょうか？　それは彼らの思想が入っているのです。家庭の交流電圧が最大で230V位です。単相の場合です。この電圧は南米などでも
同じ様な電圧です。この電圧を整流すると320V位になります。電源のキャパシターの有効性が悪い時代ですので最大電圧は250Vになっていたのでしょう、
これは私の推測です。ヨーロッパのオーディオ用の真空管の最大電圧はすべてに近いほど230V程度です。低圧高電流型の回路ですね、
これらの仕様の真空管を米国式の音響機器で使うには当然昇圧トランスが必要になっていたのです。日本でも同様です。
効率的な使い方をしたのがヨーロッパの音響機器です。どうして米国で生産されたRIAAの音が悪いのかは皆さん知っていますね

米国では腐った技術で交流式モータを使ってマスターレコードを製造したために音が悪いのです。同じ時期にはヨーロッパでは腐った技術で
レコードを製造していなかったのです。RIAAで作った音の悪さはワウフラッターの問題です。低域が濁っているのはこの世界では
有名すぎる程有名な事実です。ビル・エバンスは沢山の音楽を録音しましたがすべて腐った音です。それは米国製の録音機が悪かったからです。
元のつまりマスターレコードの音が悪いためにその後に導入されてビットマッピングと言うデジタル技術を使おうがドルビーを使おうが
元の音が悪いため何か音が籠もっていると聞こえるのは米国の遅れた録音方式の全責任であるのは隠せない事実です。
ECMの録音で作った音は綺麗な音ですね、それが実感でした。アメリカ人は何でも盗むのです。技術も盗むが良いものが出来ないのが今に
続いているのです。米国の技術はヨーロッパや日本を越すことが不可能なのです。アメリカで有名なことわざに
アメリカには何があるか？　シボレーとハンバーガーとアップルパイとラジオで流れていた時代がありました。
それとてアメリカ製ではなくシボレーやオーズモビルの殆どは日本で作っていた乗用車だったのは知っていると思いますね、大型の乗用車は日本で作られていたのです。
知らないの？　さて、
300Bの原典はオーディオ用の真空管ではなく電源のレギュレーター用の真空管ですし、そんな真空管が数千ドルもするのはボッタクリです。
これらはヨーロッパの考えと米国や中国の考えとの違いと思われる。技術はヨーロッパにあるのでしょう。
ヨーロッパのオーディオ機器の方が米国系のオーディオ機器より優れていたのは今に始まったことではありません。
300Bの価格は数千円以下にするべきでしょう。PSVANE 300Bが日本円で2万円は妥当な価格なのでしょう。
300B と言う真空管が優れた性能とは思わないのは私だけではないと思っています。300Bのパラシングルは確かに良い音が出ますが
シングルアンプはそれほど良い音とは感じないと思うのは私だけとは思いません。300Bペアの価格は泥棒です。価値がない。
元々電源用の真空管です。それが数１０万円もするのは泥棒行為でしょう。アメリカ式の詐欺です。　

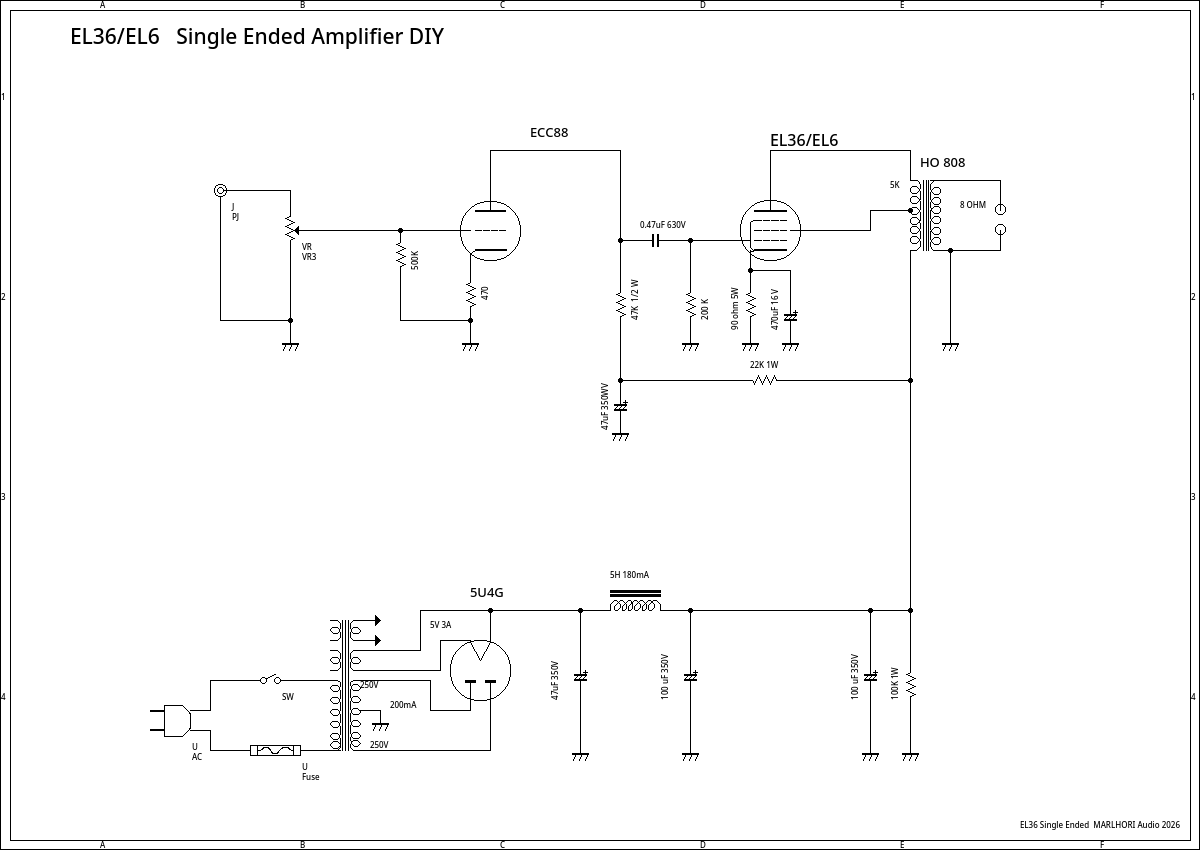

EL36 Single Ended Amplifier DIY using B/W old TV valves

Mr. Kamijo’s website is a valuable and truly wonderful site.

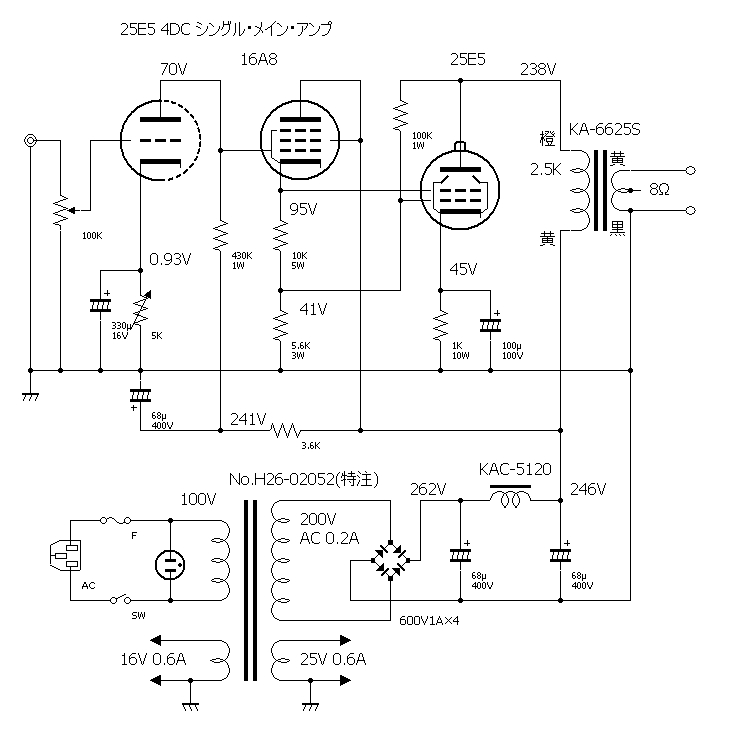

25E5/EL36 Single Ended Amplifier 4DC drive

ここでは４DCとして紹介しているが普通のペントードのシングルエンド　アンプとして使えるのではないかと思う。？
この設計者は最適プレート負荷の値を間違えている様に思います。EL36系は負荷は5KΩ以上です。性能はオーディオ真空管の
EL38等と同じ特性と思います。EL6　EL36　EL38 そして　25E5 は同族の真空管です。そしてこれは水平出力管です。
貧困な状態にならないと判らないのです。駄球を使わないと行けない時代になってしまったのですがそれほど安価な真空管ではない。
